Резервуар (емкость) сбора аварийного пролива нефтепродуктов (топлива)

Резервуар предназначен для сбора аварийного пролива нефтепродуктов. Резервуар сбора аварийного пролива нефтепродуктов устанавливается подземно и поэтому покрыт специальной антикоррозийной мастикой черного цвета.
Сейсмичность района эксплуатации резервуара не более 7 баллов. Установленный срок службы резервуара не менее 20 лет с учетом соблюдения регулярности текущих ремонтов.
Фото: резервуар сбора аварийного пролива нефтепродуктов

Общие сведения о резервуаре сбора аварийного пролива нефтепродуктов

Резервуар сбора аварийного пролива нефтепродуктов горизонтальный сварной цилиндрический подземный объемом 10 куб. м. (РГСП-10) (далее по тексту резервуар) представляет собой цилиндрический сварной стальной сосуд с коническими днищами, с внутренним кольцом жесткости из сортового профильного металла из уголка 75х75х6 ГОСТ 8509-93, с лазовым люком диаметром 600 мм.для зачистных и других ремонтных работ внутри резервуара, технологическим люком ду-350. Под лазовым люком установлена стационарная металлическая лестница для доступа во внутрь.

Резервуар изготовлен в соответствии с требованиями технических условий, согласно "Правил проектирования, изготовления и приемки сосудов и аппаратов стальных сварных" ПБ 03-584-03, и требованиями Ростехнадзора.

Оснащение резервуара сбора аварийного пролива нефтепродуктов

Резервуар оснащен комплектом технологического оборудования, качество которого соответствует всем существующим нормам и стандартам в соответствии с нормами пожарной безопасности НПБ-111-98*. Резервуар РГСП - 10 отвечает всем требованиям служб по обеспечению экологической безопасности при эксплуатации резервуара.

Линия обесшламливания резервуара оснащена дренажной трубой, проложенной на дне по длине резервуара.

Для строповки при перемещении и транспортировке порожнего резервуара предусмотрены грузовые петли.

Резервуар сбора аварийного пролива нефтепродуктов доведен до полной заводской готовности, собран как полный монтажный блок, все сварные швы испытаны в заводских условиях.

Для защиты всех трубопроводов при подвижке грунта в весенне-осенний период врезки через стенку технологического колодца выполнены через металлические сильфонные компенсаторы.

Технологический колодец "телескопической" конструкции позволяет при монтаже регулировать высоту колодца в пределах 200 мм и осуществить выравнивание резервуаров по высоте. Конструкция предотвращает попадание грунтовых вод и атмосферных осадков во внутрь технологического отсека.

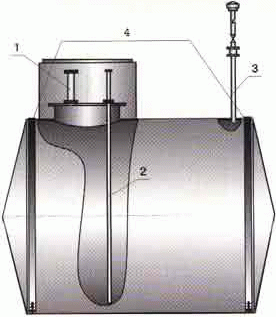

Схема резервуара для сбора аварийного пролива нефтепродуктов

Условные обозначения

• 1. Патрубок отбора нефтепродукта: трубопровод.
• 2. Замерная труба: трубопровод, крышка.
• 3. Линия деаэрации: трубопровод, пневмоклапан предохранительный реверсивный, огнепреградитель, кран шаровый.
• 4. Бандажная лента.
