Optilevel. Система учета нефтепродуктов.

Принцип измерения зонда HLS 3010

В основе измерений лежит емкостной метод: измерительная часть зонда представляет собой по сути - конденсатор, пластинами которого являются два коаксиально расположенных цилиндра. Уровень жидкости перемещаясь перпендикулярно оси цилиндров меняет эквивалентную ёмкость системы (состоящую из двух параллельно включённых «конденсатора»: части цилиндров погружённых в жидкость и части находящихся в «воздухе»). Микропроцессорный модуль зонда с высокой дискретностью преобразует аналоговую величину (ёмкость) в цифровой сигнал, подлежащий дальнейшей обработке. Этим достигается высокая точность измерений.
Данный метод измерений не зависит от плотности, давления, электрического сопротивления и температуры измеряемой среды.

Особенности OPTILEVEL

• Интеллектуальное микропроцессорное управление.
  Зонд самостоятельно идентифицирует жидкость (её относительную диэлектрическую проницаемость) и автоматически вносит коррекцию в алгоритм обработки данных для обеспечения высокой линейной точности измерений (+/- 0,1 мм).
• Высокая помехоустойчивость системы - от зондов по каналу связи передаётся цифровой сигнал.
• Уникальная технология исполнения зонда - чувствительный элемент находится в защитной трубе, что позволяет осуществлять высокоточные измерения, несмотря на поверхностные колебания жидкости, распространяемые работающим погружным насосом или колебаниями вызываемыми проездом транспортных средств вблизи резервуарного парка.
• Отсутствие в системе движущихся частей гарантирует её высокую надёжность и долговечность.
• Простая установка и ввод в эксплуатацию
• Измерение и возможность компенсации «температурных» потерь топлива.
  Возможность установки удаленного дисплея для контроля наполнения резервуара водителем бензовоза (DCD).
• Гибкая система моделирования в зависимости от технического задания
• Передача информации о состоянии резервуаров на систему управления отпуском нефтепродуктов, или удаленный компьютер управляющего сетью АЗК
• Комплектация дополнительными модулями в зависимости от реального технического задания по оборудованию АЗК
• Все основные функции программного обеспечения сенсорного контроллера, например, контроль уровня топлива с визуальными и акустическими тревогами, вычисление объема, компенсация объема топлива в зависимости от температуры, изменение тарировочных таблиц резервуара доступны для менеджера АЗК.

Базовый комплект - контроллер измерительных зондов Optilevel Supply, к которому подсоединяются от 1 до 8 измерительный зонд HLS 3010 и системный дисплей клиента.
Дополнително могут подключаться принтер, кассовый аппарат, модемы, заправочные автоматы, контроллеры, компьютер и т.д.

Технические данные

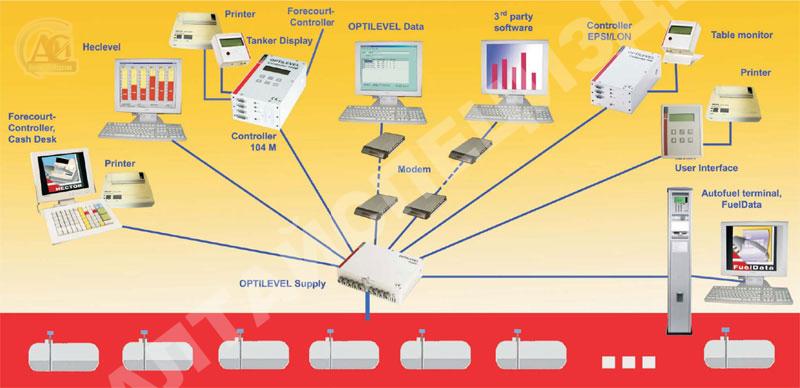

Как показано на рисунке, OPTILEVEL предлагает возможности экономической интеграции зонда в любую систему автозаправочной станции, которую только можно себе представить: от недорогого OPTILEVEL User Interface до высокопродуктивного OPTILEVEL Controller 104, от прямого подключения к модему или заправочномуавтомату до подключения к сертифицированным стандартным интерфейсам EPSI и IFSF-LON.
