Фильтр сливной ФС-80 предназначен для фильтрации топлива, сливаемого в резервуар АЗС, а также для перекрытия сливной магистрали гидравлическим затвором. Фильтр ФС-80 устанавливается на сливной магистрали резервуара АЗС.

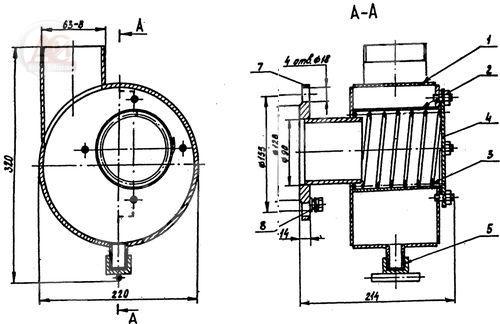

Фильтр сливной ФС-80 включает в себя следующие основные составные части: корпус 1, фильтрующий элемент 2, пружину 3, крышку 4, заглушку 5.

Корпус 1 служит для размещения в нем всех составных частей фильтра ФС-80 и имеет патрубок с резьбой G3-B для крепления муфты сливной МСМ и фланец для крепления фильтра к ответному фланцу приемной трубы подземного резервуара.

Пружина 3 служит каркасом для фильтрующего элемента 2, выполненного из тканой сетки квадратного переплетения из латунной проволоки круглого сечения.

Крышка 4 крепится к корпусу 1 через прокладку 6 с помощью четырех шпилек и служит для его герметизации и поджатия пружины 3.

Для слива остатков нефтепродукта из корпуса 1 применена заглушка 5.

При сливе нефтепродукта в подземный резервуар благодаря эксцентрично расположенному патрубку относительно обечайки корпуса 1 создаются условия для завихрения потока жидкости внутри корпуса, что ускоряет слив нефтепродукта.

На фланце 7 предусмотрен болт 8 для подключения фильтра ФС-80 к заземляющему контуру.
