Контроль герметичности двустенных резервуаров предназначен для беспрерывного измерения и преобразования абсолютного давления газообразных и жидких сред в сигнал постоянного тока и цифровой индикации результатов. Система контроля герметичности предусматривает восемь каналов измерения.
измерение температуры (опция - по желанию заказчика);
анализ газовой смеси (опция - по желанию заказчика).
Область применения системы контроля герметичности:
АЗС, АГЗС (контроль давления);
предприятия по производству, транспортировке, хранению нефтепродуктов;
лаборатории по измерению и контролю давления газообразных и жидких сред;
предприятия и сервисные организации, сферой деятельности которых является контроль и измерение давления газообразных и жидких сред.
Система контроля герметичности по согласованию с заказчиком может контролировать температуру измеряемой среды в диапазоне от минус 40°С до плюс 125°С с точностью плюс/минус 1°С.
По согласованию с заказчиком контроль герметичности может применяться в комплексе с внешними нагрузками или с компьютером при помощи последовательного интерфейса или выполненного по требованию заказчика.
Датчики давления, входящие в состав системы, имеют маркировку взрывозащиты "0ЕхiаIICT6", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5 и могут использоваться во взрывоопасных зонах в соответствии с гл. 4 ДНАОП 0.00-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другими документами, регламентирующими использование электрооборудования во взрывоопасных зонах.
Пульт управления системы контроля герметичности с входными искробезопасными электрическими цепями уровня "iа" имеет маркировку взрывозащиты "ЕхiаIIC", отвечает требованиям ГОСТ 22782.5 и устанавливается вне взрывоопасных зон в соответствии с гл. 4 ДНАОП 0.00 1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок".
Основные технические характеристики системы контроля герметичности:
Диапазон измерений, кПа
от 0 до 150 (по желанию заказчика до 100 МПа )
Дискретность отсчета, кПа
0,1 (в диапазоне измерений (0 - 99,9)кПа ) 1 (в диапазоне измерений (100 - 150)кПа )
Каналов измерения
8
Максимальные значения искробезопасных электрических цепей системы
Предельно допустимая относительная погрешность системы контроля
0.3 %
Количество разрядов индикатора
3 (базовая комплектация) до 5 (по желанию заказчика)
Порог чувствительности системы
0,005%
Продолжительность цикла измерения давления, с
не более 5
Потребляемая мощность системы, (ВА)
1
Максимальное время установки рабочего режима системы при включении, мин
1
Максимальная длина линии связи между датчиком давления и пультом управления, м
3000
Температура окружающего воздуха
от минус 40°С до плюс 85°С
Габаритные размеры, мм
160 x 90 x 90
Масса, кг
0.15
Электропитание системы
220 В (плюс 10%, минус 15%) или АКБ 12 В
По согласованию с заказчиком возможна передача данных между датчиком давления и пультом управления с использованием радиоканала что позволяет значительно увеличить длину линии связи.

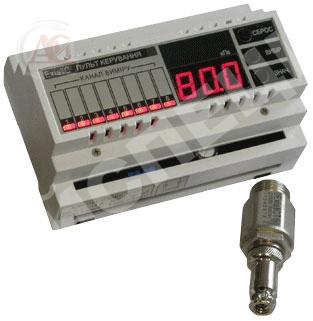

Одним из примеров эффективного использования cистемы контроля герметичности является контроль целостности двустенных резервуаров на АЗС. Пульт управления устанавливается на рейку в электрошкаф в производственных помещений АЗС, АГЗС. Может монтироваться в индивидуальный корпус. Датчики давления монтируются непосредственно в емкости и подсоединяются параллельно к пульту управления кабелем с сопротивлением до 8 Ом.
Каждый датчик давления имеет свой логический номер, и подключаются к пульту управления по двухпроводной линии параллельно. Монтаж и место установки пульта управления определяется заказчиком. Значения верхнего и нижнего порогов срабатывания сигнализации легко и быстро программируются оператором (сервисной организацией) по техническим данным резервуаров для хранения нефтепродуктов (регламентируется производителем резервуаров). Уход параметров от заданных значений, повреждение линий связи сопровождается звуковой и световой сигнализациями. Режим профилактический работы прибора позволяет зафиксировать текущее значение по выбранному каналу и в случае необходимости отключить звуковую сигнализацию до устранения неисправности. На индикаторе пульта управления в сканирующем режиме индицируются показания всех датчиков. Прибор имеет возможность передачи данных через интерфейсный разъем RS-232 (Устанавливается под заказ).
Преимущества системы контроля герметичности перед механическими манометрами
Контроль параметров на любых расстояниях от места установки датчиков.
Отображение информации на табло пульта управления по каждому из каналов.
Программирование верхнего и нижнего порогов срабатывания.
Звуковая сигнализация при возникновении внештатных ситуаций.
Высокая точность.
Параллельное подключение и передача данных по двухпроводной линии.
Простота установки.
Повышенная механическая стойкость.
Интеграция в системы контроля и измерения.
